虚拟专用网络（VPN）用于创建计算机通信的专用通信域，或为专用网络到不安全网络（如Internet）的安全扩展。VPN是一种被广泛使用的安全技术。在IPSec或TLS/SSL上构建VPN是完全不同的两种方法。在本博客以及后续的VPN实验博客中，只关注基于TLS/SSL的VPN。所谓 TLS/SSL，即 传输层安全性/安全套接字层。
写在前面
在实际环境中，节点只能访问到和其同处一个网络中的其他节点，无法访问到处于它之外的内网中的节点，如下：
我们使用 docker 网络 ”intranet“ 将 HostV 与 VPN 服务器网关的内网口连接，模拟内部局域网。此时，HostU是无法直接访问HostV的。而本实验的目的，就是在HostU和VM之间建立VPN隧道，使其能够通过 Internet 直接访问到HostV。
TUN/TAP 技术
TLS/SSL VPN中使用了TUN/TAP技术，其在现代操作系统中已被广泛使用。TUN和TAP是虚拟网络内核驱动程序，它们可以实现完全由软件支持的网络设备。TAP模拟以太网设备，处理链路帧，TUN模拟网络层，处理IP数据报。我们可以用 TAP/TUN 创建虚拟网络接口。
用户空间程序访问 TUN/TAP 虚拟网络接口，操作系统通过 TUN/TAP 网络接口将数据包传送到用户空间程序。另一方面，程序通过 TUN/TAP 网络接口发送的数据包被注入操作系统的网络栈。在操作系统看来，数据包是通过虚拟网络接口的外部源进来的。
当程序从TUN/TAP接口读取数据时，计算机发送到此接口的IP数据包将被传送给程序。另一方面，程序发送到接口的IP数据包将被传送到计算机中，就好像这些数据包通过这个虚拟网络接口从外部来的一样。程序可以使用标准的read()和write()系统调用来接口或发送数据包到虚拟接口。
VPN客户端会运行 vpnclient，VPN服务端会运行 vpnserver，两个程序分别是VPN隧道的两端，它们使用 TCP 或 UDP 协议，这篇博客用的UDP。VPN客户端和服务端程序通过TUN接口连接到主机系统，做以下两件事：
- 从主机系统获取IP数据包，因此数据包可以
通过隧道发送； - 从隧道获取IP数据包，然后将其
转发到主机系统，主机系统将数据包转发到其最终目的地。

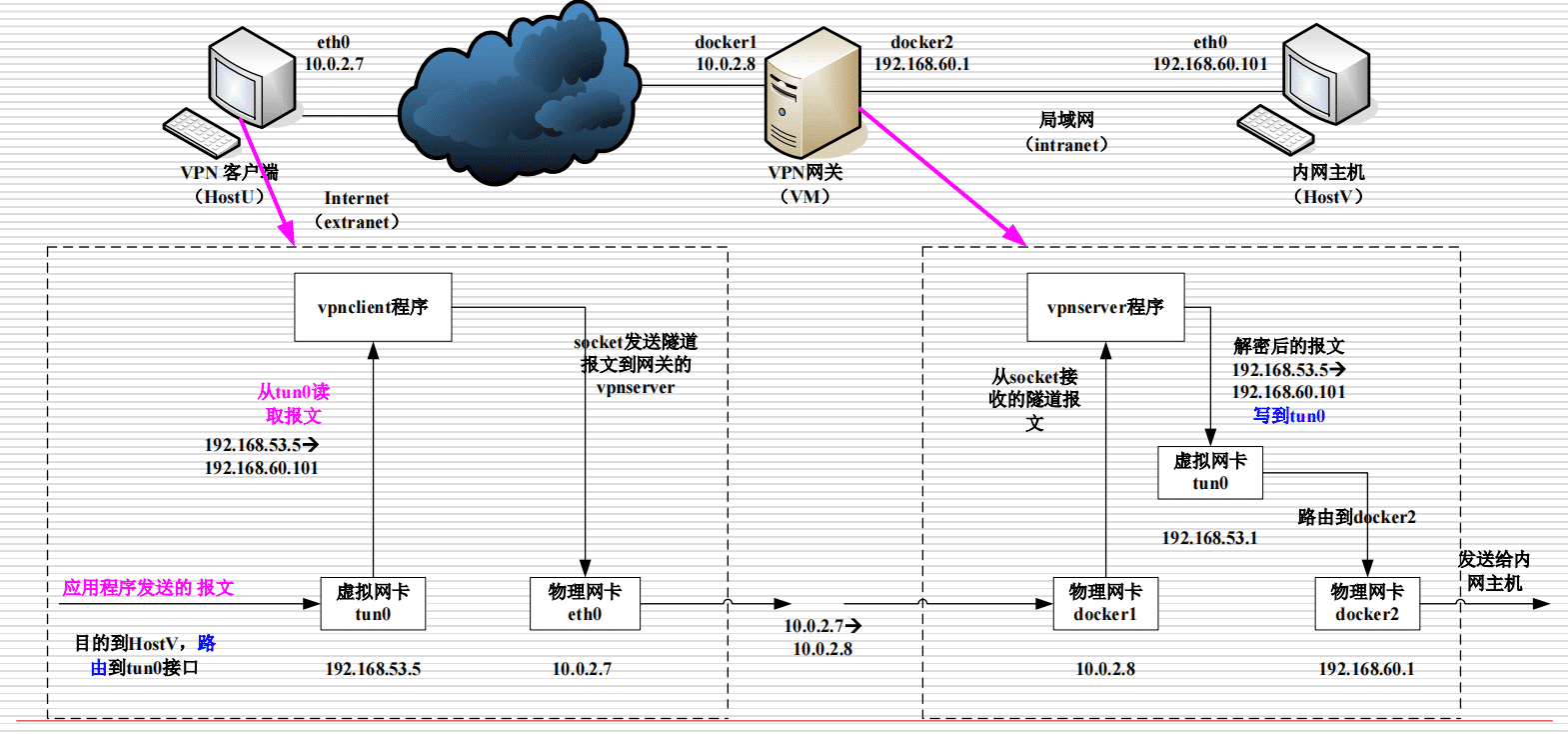

以我的理解，TUN接口就是对IP进行了重造，使原本无法转发的数据包能被转发，具体的流程如下图所示：
知道了基本流程后，开始做实验。
实验
实验环境为：
- VMware® Workstation 15 Pro
- SeedUbuntu 16.04
- Docker 1.10.3
1. 配置网络拓扑
我们将在计算机（客户端）和网关之间创建 VPN 隧道，允许计算机通过网
关安全地访问专用网络。我们使用虚拟机本身作为 VPN 服务器网关（VM），并
创建两个容器分别作为 VPN 客户端（HostU）和专用网络中的主机（HostV）。

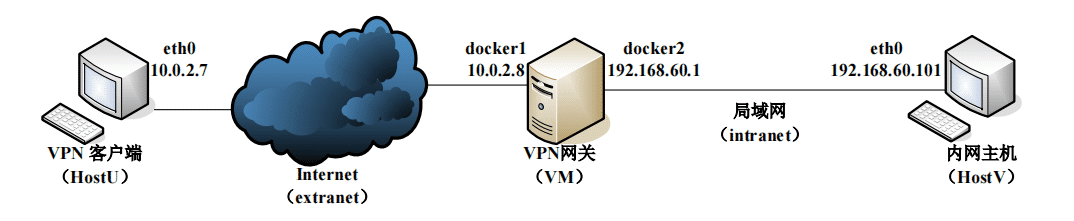

网络设置如下图：
在实际环境中，VPN 客户端（HostU）和 VPN 服务器网关的外网口通过
Internet 连接。简单起见，我们在本实验中将这两台机器直接连接到同一 docker
网络“extranet”，模拟 Internet。第三台机器 HostV 是内部局域网的计算机。Internet 中的主机 HostU 上的用户希望通过 VPN 隧道与内部局域网的主机 HostV 通信。为模拟此设置，我们使用 docker 网络“intranet”将 HostV 与 VPN 服务器网关的内网口连接，模拟内部局域网。在这种设置中，HostV 不能直接从 Internet 访问，即不能直接从 HostU 访问。为实现上述的网络环境配置，我们需要执行以下操作：
# 在VM上创建 docker 网络 extranet
seed@VM:~$ sudo docker network create --subnet=10.0.2.0/24 --gateway=10.0.2.8 --opt "com.docker.network.bridge.name"="docker1" extranet
# 在VM上创建 docker 网络 intranet
seed@VM:~$ sudo docker network create --subnet=192.168.60.0/24 --gateway=192.168.60.1 --opt "com.docker.network.bridge.name"="docker2" intranet
# 创建并运行容器HostU
seed@VM:~$ sudo docker run -it --name=HostU --hostname=HostU --net=extranet --ip=10.0.2.7 --privileged "seedubuntu" /bin/bash
# 创建并运行容器HostV
seed@VM:~$ sudo docker run -it --name=HostV --hostname=HostV --net=intranet --ip=192.168.60.101 --privileged "seedubuntu" /bin/bash实际上，完成上述工作后，HostU 和 HostV 是可以相互 ping 通的，为了模拟二者不可见的情况，需要将它们的默认路由都删掉：

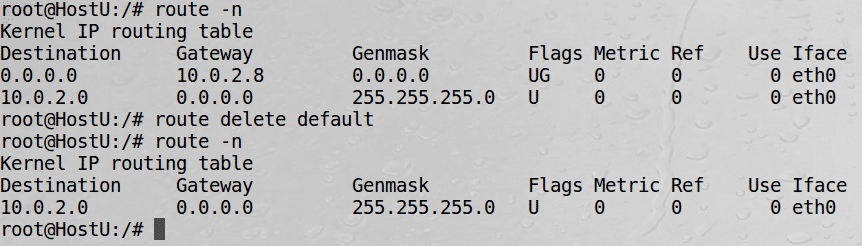

# 删除默认路由
root@HostU:/# route delete default
root@HostV:/# route delete default
2. 运行 VPN 服务器

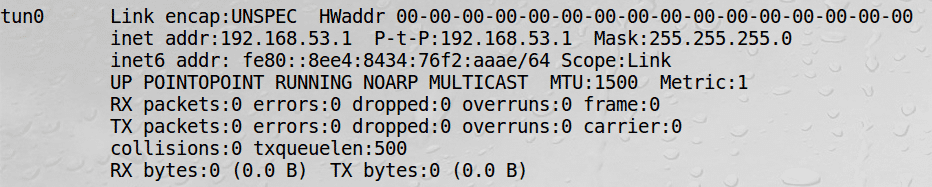

我们首先在服务器 VM 上运行 VPN 服务器程序 vpnserver。程序运行后，系
统中将出现一个虚拟 TUN 网络接口（我们可以使用 ifconfig -a 命令看到它）
在大多数情况下，接口的名称将是 tun0，但它们可以是 tunX，其中 X 是一个数
字。
此新接口尚未配置，因此我们需要通过为其提供 IP 地址来配置它。我们使用 192.168.53.1 作为此接口的 IP 地址。运行以下命令。第一个命令将启动服务器程序，第二个命令将一个 IP 地址分配给 tun0 接口，然后激活它。由于 ./vpnserver 时守护进程，每次有数据包时都会打印信息，所以开两个终端分别执行。
# VM 启动 vpnserver
seed@VM:~/vpn$ sudo ./vpnserver
# 在 VM 上配置 tun0 虚拟 IP 地址并激活接口
seed@VM:~$ sudo ifconfig tun0 192.168.53.1/24 up除非特别配置，否则计算机将仅充当主机，而不充当网关。VPN Server 需要在内网和隧道之间转发报文，因此需要作为网关。我们需要为计算机启用 IP 转发，使其行为类似于网关。由于 VM 上的 iptables 规则可能阻断转发报文，还需要清除 iptables 规则。
# VM 启动 IP转发
seed@VM:~/vpn$ sudo sysctl net.ipv4.ip_forward=1
# VM 清除 iptables 规则
seed@VM:~/vpn$ sudo iptables -F3. 运行 VPN 客户端
在 HostU 上运行下面两个命令，第一个命令将启动 VPN 客户端以连接到10.0.2.8 上运行的 VPN 服务器程序，第二个容器在容器 HostU 中配置 tun0 虚拟 IP 地址并激活接口。依然在两个终端分别执行。
# 启动 VPN 客户端
root@HostU:/vpn# ./vpnclient 10.0.2.8
# 配置 tun0 虚拟 IP 地址并激活接口

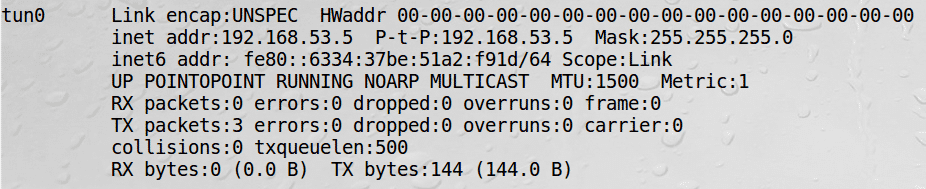

root@HostU:/# ifconfig tun0 192.168.53.5/24 up然后 HostU 中也会出现 tun0 接口：
4. 在 HostU 设置路由
完成上述两个步骤后，隧道将会建立。在我们使用隧道之前，我们需要在 HostU 和 VPN 服务器上设置路由，以指示通过隧道的预期流量。在 HostU 上，我们需要将所有进入专用网络（192.168.60.0/24）的数据包定向到 tun0 接口，从该接口可以通过 VPN 隧道转发数据包。如果没有此设置，我们将无法访问专用
网络。

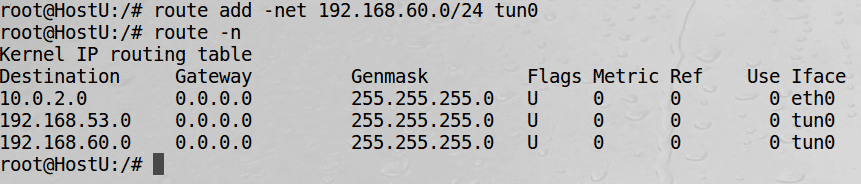

使用 route 命令添加路由条目，下述命令会将 192.168.60.0/24 数据包定向到接口tun0：
# 增加路由条目
root@HostU:/vpn# route add -net 192.168.60.0/24 tun0
至此，HostU 和 VM 之间就建立了 VPN 隧道，HostU 发向 192.168.60.X 的报文都会通过 tun0 转发给 VM 。VM 在将 tun0 解析出的报文转发至 docker2 。

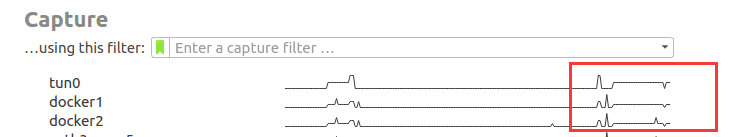

此时，HostU 的报文已经可以到达 HostV 了，可以尝尝试 ping 一下 HostV，然后用 wireshark 截包，会发现 docker1，tun0，docker2 三个网卡均有报文。

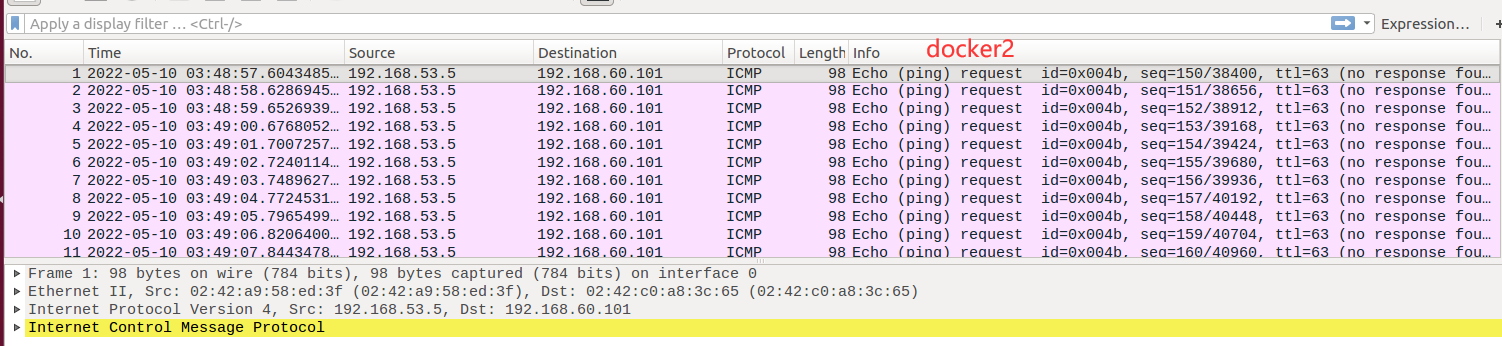

其中，tun0 和 docker2 截获的都是从 192.168.53.5 发往 192.168.60.101 的 ICMP ，因此可以确认，经过tun0 的封装，源 IP 变为了 192.168.53.5 。
值得注意的是，只捕获到了 HostU 发往 HostV 的报文，没有任何 HostV 发往 HostU 的回应。这是因为，前面已经删了 HostV 的默认路由（除了内网之外的所有目的 IP 向网关转发），所以不会对发往 192.168.53.5 的报文进行处理，所以 ping 不同。
5. 在 HostV 上设置路由

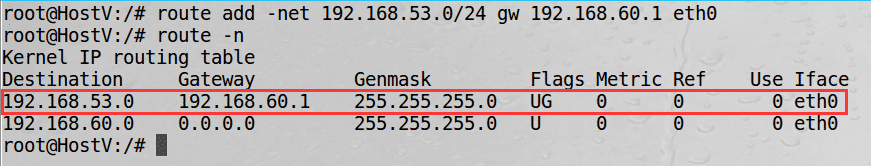

得知了源 IP 为 192.168.53.5 之后，可以对这个网段的目的报进行 route 配置，使发往 192.168.53.0/24 网段的报文都均转向网关 192.168.60.1 即可。运行下面命令：
root@HostV:/# route add -net 192.168.53.0/24 gw 192.168.60.1 eth0

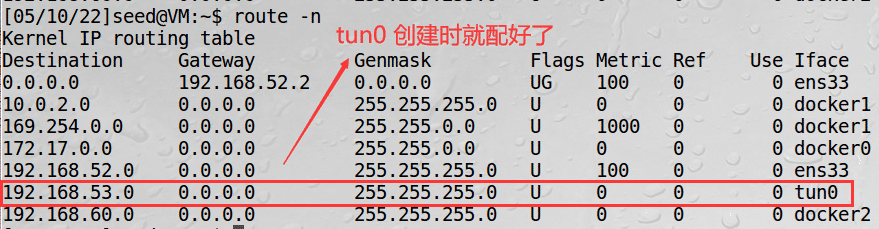

这样 HostV 就可以把响应发给 VM 了。那 VM 需不需要另做配置呢？实际上，只需要一个，就是把发送192.168.53.0/24 网段的报文转给 tun0 接口，但这个路由配置在 tun0 刚创建时已经自动配置好了，所以不需要我们另外做什么配置。
至此，不仅配好了 HostU 和 VM 之间的 VPN 隧道，还配好了 HostU 发往隧道的路由配置与 HostV 回应的路由配置，两者就可以相互通信啦。
重新 ping 一下看看：
可以看到，ping通了，VPN 隧道里也做转发。
telnet 一下看看（记得 HostV 要开启 telnet 服务）：
很明显，telnet也成功了，VPN 隧道里有相关的转发。
现在试着在 VM 里把 VPN 关了。因为 vpnserver 是守护进程，所以需要 kill 掉后台的进程。关了之后，虽然 telnet 连接没断，但是不管输入什么都不会回显了，数据传不到 HostV 了。
好啦，基于 UDP 的 VPN 隧道实验就完了。不过没有进行加密、证书等，显然不是严格意义上的 VPN，下一篇会记录安全 VPN 的实验过程。
