在不知道保护模式之前，让我们先看一段代码，如果没有接触过保护模式，会一头雾水，不过没关系，在这种好奇心的驱使下，会学的更高效。
; ==========================================
; pmtest1.asm
; 编译方法：nasm pmtest1.asm -o pmtest1.com
; ==========================================
%include "pm.inc" ; 常量, 宏, 以及一些说明
org 07c00h
jmp LABEL_BEGIN
[SECTION .gdt]
; GDT
; 段基址, 段界限 , 属性
LABEL_GDT: Descriptor 0, 0, 0 ; 空描述符
LABEL_DESC_CODE32: Descriptor 0, SegCode32Len - 1, DA_C + DA_32 ; 非一致代码段, 32
LABEL_DESC_VIDEO: Descriptor 0B8000h, 0ffffh, DA_DRW ; 显存首地址
; GDT 结束
GdtLen equ $ - LABEL_GDT ; GDT长度
GdtPtr dw GdtLen - 1 ; GDT界限
dd 0 ; GDT基地址
; GDT 选择子
SelectorCode32 equ LABEL_DESC_CODE32 - LABEL_GDT
SelectorVideo equ LABEL_DESC_VIDEO - LABEL_GDT
; END of [SECTION .gdt]
[SECTION .s16]
[BITS 16]
LABEL_BEGIN:
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, 0100h
; 初始化 32 位代码段描述符
; 旨在将LABEL_SEG_CODE32设为保护模式的基址
xor eax, eax
mov ax, cs
shl eax, 4
add eax, LABEL_SEG_CODE32
mov word [LABEL_DESC_CODE32 + 2], ax
shr eax, 16
mov byte [LABEL_DESC_CODE32 + 4], al
mov byte [LABEL_DESC_CODE32 + 7], ah
; 为加载 GDTR 作准备
xor eax, eax
mov ax, ds
shl eax, 4
add eax, LABEL_GDT ; eax <- gdt 基地址
mov dword [GdtPtr + 2], eax ; [GdtPtr + 2] <- gdt 基地址
; 加载 GDTR
lgdt [GdtPtr] ; 将GdtPtr指示的6字节加载到寄存器gdtr,其中32为GDT基地址,16为GDT界限
; 关中断
cli
; 打开地址线A20,即第20号地址位(从0开始)，超过了1MB，开机时默认关闭
; 只有打开才能寻1MB以外的空间
in al, 92h
or al, 00000010b
out 92h, al
; 准备切换到保护模式
; 将寄存器cr0的第0号位置设为1，相当于打开了保护模式的开关
mov eax, cr0
or eax, 1
mov cr0, eax
; 真正进入保护模式
jmp dword SelectorCode32:0 ; 执行这一句会把 SelectorCode32 装入 cs, 并跳转到 Code32Selector:0 处
; END of [SECTION .s16]
[SECTION .s32]; 32 位代码段. 由实模式跳入.
[BITS 32]
LABEL_SEG_CODE32:
mov ax, SelectorVideo
mov gs, ax ; 视频段选择子(目的)
mov edi, (80 * 10 + 0) * 2 ; 屏幕第 10 行, 第 0 列。
mov ah, 0Ch ; 0000: 黑底 1100: 红字
mov al, 'P'
mov [gs:edi], ax
; 到此停止
jmp $
SegCode32Len equ $ - LABEL_SEG_CODE32
; END of [SECTION .s32]
这段代码会将OS从实模式跳转到保护模式，然后在屏幕的第10行第0列输出黑底红字的P，让我们先运行下看看效果，这里使用的工具为：Ubuntu虚拟机 + NASM + Bochs + FreeDos。
最基础的，可以将上如代码编译为pmtest1.bin然后直接写入Boot Sector（引导扇区），这样做很方便，可以直接运行，不需要FreeDos。但是，有个很明显的缺点，就是空间有限，限制为512B，一旦代码量大了起来就不行了，所以不是长久之计。
解决上述问题有两个方法，一个是写一个Boot Sector，然后是它读取我们写的程序并运行，即引导我们写的OS内核，不过难度较大。第二个方法就是借助别的东西，比如DOS，我们把程序编译成COM文件，然后让DOS来执行它，这里，我们使用FreeDos来完成这个任务。
首先去Bochs官方下载一个FreeDos，主要用到其中的a.img。解压后，将a.img复制到工作目录，更名为freedos.img。
用bximage生成一个软盘镜像，起名为pm.img。
新建文件bochsrc，内容如下，重点为floppya、floppyb和boot：
megs:32
romimage:file=$BXSHARE/BIOS-bochs-latest
vgaromimage:file=$BXSHARE/VGABIOS-lgpl-latest
floppya:1_44=freedos.img,status=inserted
floppyb:1_44=pm.img,status=inserted
#软盘映射
boot:a
#硬盘
#boot:disk
#分配HD为60M，根据分配硬盘大小，cylinders, heads, spt会变化
#ata0: enabled=1, ioaddr1=0x1f0, ioaddr2=0x3f0, irq=14
#ata0-master: type=disk, mode=flat, path="boot.img", cylinders=121, heads=16, spt=63

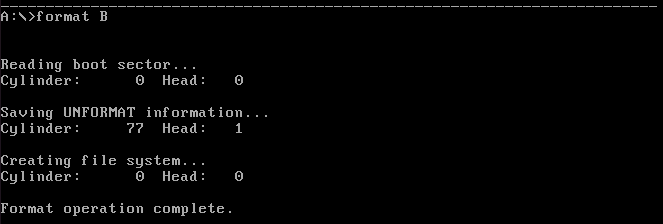

log:bochsout.txt使用bochs -f bochsrc启动Bochs，待FreeDos启动完毕后格式化B盘：
这里说下为什么要用Ubuntu，因为Linux的挂载（mount）操作可以将宿主目录和Dos中的镜像关联起来，轻易实现将目标文件复制到Dos运行的镜像中。首先，编译出.COM文件，然后将其复制到虚拟软盘pm.img上：
nasm pmtest1.asm -o pmtest1.com
sudo mount -o loop pm.img /mnt/floppy
sudo cp pmtest1.com /mnt/floppy/

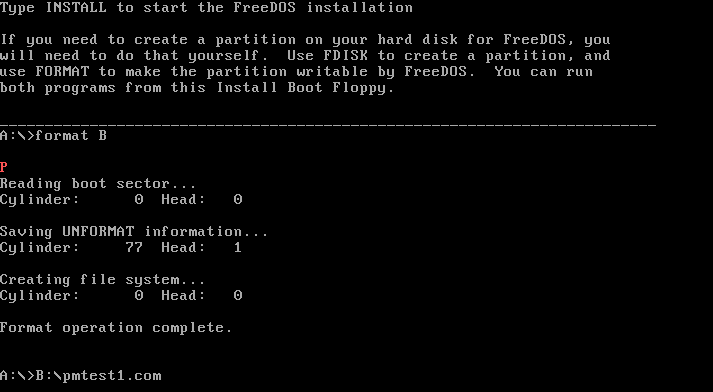

sudo umount /mnt/floppy然后到FreeDos中，执行命令：B:\pmtest1.com，就运行起来了，如图所示，显示一个红色的p。
好了，演示完毕，接下来开始介绍各部分代码的含义，由此了解保护模式，不过更重要的，是要先了解保护模式的一些历史。
初始保护模式
保护模式重在“保护”二字，顾名思义，其主要提供了安全上的服务，那它到底安全在哪？保护了什么？这个还在要从8086的16位寄存器时开始说起。
在Intel 8086中，CPU是16位的，它有着16位的寄存器、16位的数据总线以及20位的地址总线，共1MB的寻址空间，由于数据总线是少于地址总线的，所以物理地址是又段:偏移组成的，两者都是16位。
物理地址 = 段基址*16 + 偏移
上述模式就是我们后来所称的实模式，它的弊端是很大的：
1> 操作系统和用户程序属于同一特权级，平起平坐，没有区别；
2> 用户程序引用的地址直接为物理地址，即逻辑地址=物理地址，指哪打哪，没有限制很不安全；
3> 用户程序可以自由设定段基址，在1MB空间中随意访问，不安全;
4> 16位寄存器只能访问64KB，所以当访问的地址跨越64KB时，需要更改段基址，很麻烦;
5> 一次只能运行一个程序，无法充分利用计算机资源;
6> 最大的弊端，空间只有1MB，这在20年前就已经不够用了;
其中，(1)(2)(3)是安全方面的缺陷，没有安全可言的CPU是注定不可依赖的，它从本质上决定了程序乃至操作系统的数据有被随意删改的风险。(4)(5)是使用方面的缺陷，这个再20年前似乎还能忍受，但是随着计算需求的提升必会被淘汰。最硬伤的就是(6)，1MB完全不够用，因此急需更高的寻址空间。
从80286开始，Intel的CPU进入32位时代，32位CPU具有两种运行模式，分别为实模式和保护模式，可以兼容8086时代的16位运行环境。实际上，在8086时代，16位CPU根本没有实模式的概念！当时的人用的只有16位CPU，他们从没想过自己习惯的模式还要重新命名。直到CPU发展到了32位，新的运行模式和之前不大相同，但不管怎么发展，都一定要满足一个原则：兼容。
也就是说，32位CPU具有两种模式，一种是为了克服8086运行模式弊端的新模式，即它自己的运行模式；另一种就是为了兼容8086运行模式而存在的，实模式。为了凸显前者的优势，将其称为保护模式。再强调一遍：
实模式是32CPU时才提出的概念，旨在兼容8086的16位运行模式
实模式的运行环境为16位，保护模式为32位。但是要注意的是，当PC运行在实模式下时，CPU依然是32位，硬件本身不会变！相当于高中生去做初中生的题，当它处在16位的运行模式时，依然可以处理32位的操作数，因为它在硬件层面上是32位的。也即：
实模式指32位CPU运行在16位模式下的状态，但CPU本身是32位的，依然可以处理32位操作数
了解完其基础概念后，来看看保护模式究竟从哪些方面得到了进化。
寄存器扩展
无论PC怎么发展，兼容都是最基本的要求，包括寄存器、访存方式、指令格式等的兼容。CPU发展到了32位后，地址总线和数据总线也发展到了32位，即寻址空间夸大到了4GB，一次可以处理的操作数升至32位。4GB的空间如果还用曾经的段:偏移法来寻址的话，段基址要左移16位，这显然很不合适。
最关键的，从设计思想上将，段基址本身就应该是某个内存段的起始地址，它不应该在应用前先做个处理。在原来的16位模式下，由于数据总线小于地址总线，所以迫不得已预先将段基址*16，才产生了这种蹩脚的方式。现在，数据总线和地址总线一样宽了，就可从根本上解决这个问题——扩展寄存器到32位。

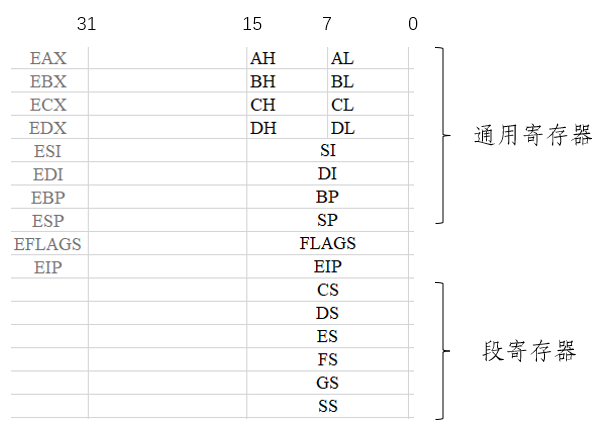

寄存器要保持向下兼容，不能推翻之前的方案重来，因此要在原有16位的基础上向高位扩展16位，延申到32位，新的寄存器用前缀e表示扩展，即eax、ebx等等，如图：
可以看到，通用寄存器、标志寄存器、指令指针寄存器都扩展到了32位，但是段寄存器没有，仍然只有32位，这是因为段寄存器16位就够用了，这个后面会解释到。
上图中，寄存器的低16位是为了兼容实模式的，在任何模式下都可以单独使用，但是高16位不行，必须在引用32位寄存器时才能用到他们。
之前提到过，在80286之后，引入了保护模式的概念，大大提高了安全性，其中很重要的一部分，就是对内存段的描述。它改变了段基址的实质，引入了GRT(Global Descriptor Table)的概念。
GDT
保护模式下，偏移地址和实模式是一样的，但是段基址不再是简单的一个地址了。之前说过，实模式下段基址可以任意设定，随意访问空间内的任何地方，很不安全。因此为了更加安全，要给它加一些约束条件，这些约束条件就是对内存段的描述信息。由于信息太多了，所以专门找了个数据结构——全局描述符表，即GDT。该表很大，故放在了内存中，由GDTR寄存器指向它的首址，这个寄存器有6字节。
既然是表，那一定有表项，每一个表项就是一个段描述符，大小为8字节，用来描述一个内存段的段基址、段界限和段属性等等。注意，表项就是描述符，而不是描述符的索引。不过这里不会详细介绍，只浅谈一下即可，后面会专门开一篇博客专门介绍GDT和描述符。
这样，段寄存器中保存的再也不是段基址了，里面保存的内容叫选择子，selector。实际上，这个选择子就是个数，用这个数来索引GDT中的段描述符。把全局描述符当成数组，选择子就像数组下标一样。
1> 段描述符是在内存中的，访问会很耗时
2> 段描述符的格式很奇怪，CPU把这些七零八落的数拼凑起来也会耗时
既然访问内存中的段描述符很耗时间，那CPU如何提高效率呢？使用缓存。在80286的保护模式中，为了提高获取段信息的效率，对段寄存器率先应用了缓存技术，将段信息用一个寄存器来缓存，这就是段描述符缓冲寄存器。对程序员而言它是不可见的。CPU每次访问描述符并获取到内存段信息后，会将其存入上述缓冲寄存器中，下次访问相同段时，直接从中取就行了。
另外，虽然段描述符缓冲寄存器是保护模式下的产物，但是它也可以用在实模式下。在16为的实模式下，段基址左移4位这个操作也是耗时的。因此，CPU会将段基址左移后的结果存在上述寄存器中，以后每次引用这个段时，就直接走缓冲寄存器，直到换段，也就是段寄存器被重新赋值。

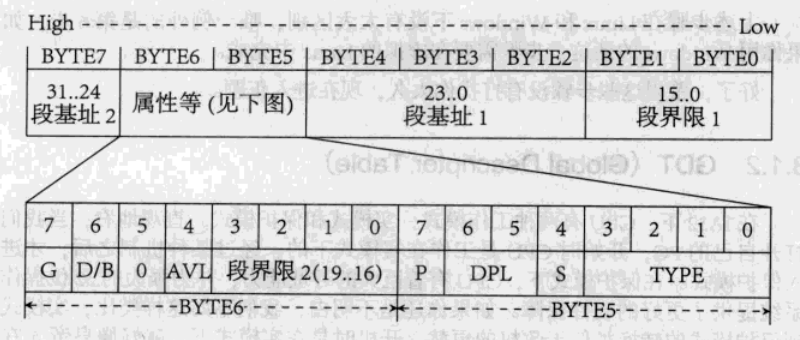

在进入代码解释之前按，先简单概括下描述符各属性的含义：
P位：存在位，P=1表示段在内存中存在；P=0表示在内存中不存在。
DPL：描述符特权级（Privilege Level），可以是0123，数字越小特权级越大。
S位：指明描述符是数据段/代码段（S=1）还是系统段/门描述符（S=0）.

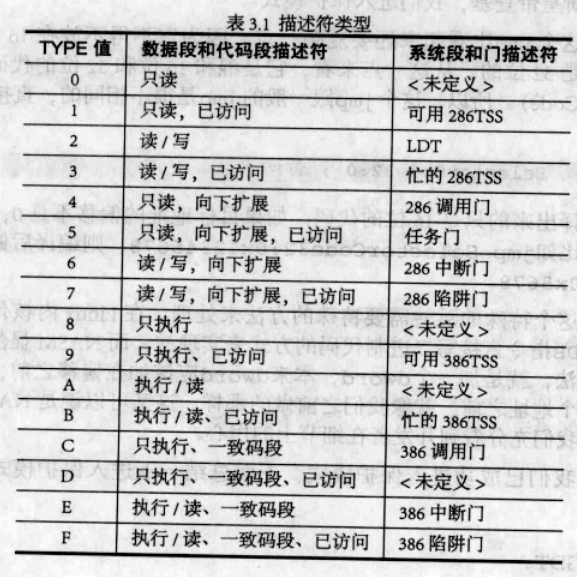

TYPE：描述符类型，详情见下表：
其中，当S=1时，TYPE<8对应数据段，>=8对应代码段；当S=0时，TYPE<8对应系统段，>=8对应门描述符。
G位：段界限粒度（Granularity）位。G=0时段界限为字节；G=1时段界限粒度为4KB。
D/B位：这一位比较复杂，分三种情况：
- 在可执行代码段描述符中，这一位叫做D位。D=1时，在默认情况下指令使用32位地址以及32位或8位操作数；D=0时，在默认情况下使用16位地址以及16位或8位操作数；
- 在向下扩展数据段的描述符中，这一位叫做B位。B=1时，段的上部界限为4GB；B=0时，段的上部界限为64KB；
- 在描述堆栈段（由ss寄存器指向的段）的描述符中，这一位叫做B位。B=1时，隐式的堆栈访问指令（如push、pop和call）使用32位堆栈指针寄存器esp；D=0时，隐式的堆栈访问指令（如push、pop和call）使用16位堆栈指针寄存器sp；
AVL位：保留位：可以被系统软件使用。
代码解释
好了，知道保护模式和GDT的相关基础后，可以开始通过解释文初的代码来进一步学习保护模式了。
代码一共分为三个部分，即三个段：[SECTION .gdt]、[SECTION .s16]、[SECTION .s32]。顾名思义，第一部分定义了GDT，第二部分为16位环境下运行的代码，即实模式，第三部分为32位环境下运行的代码，即保护模式。我们一个一个看。
[SECTION .gdt]
这个部分定义了一个数组，每一个元素都是一个Descriptor，很明显，这个数组就是GDT。其中，Descriptor是一个宏，这个宏用比较自动化的方法把段基址、段界限和段属性放入一个描述符中合适的位置，这个宏在pm.inc中，内容如下：
; 描述符
; usage: Descriptor Base, Limit, Attr
; Base: dd
; Limit: dd (low 20 bits available)
; Attr: dw (lower 4 bits of higher byte are always 0)
%macro Descriptor 3
dw %2 & 0FFFFh ; 段界限 1 (2 字节)
dw %1 & 0FFFFh ; 段基址 1 (2 字节)
db (%1 >> 16) & 0FFh ; 段基址 2 (1 字节)
dw ((%2 >> 8) & 0F00h) | (%3 & 0F0FFh) ; 属性 1 + 段界限 2 + 属性 2 (2 字节)
db (%1 >> 24) & 0FFh ; 段基址 3 (1 字节)
%endmacro ; 共 8 字节代码的GDT中共有3个描述符，为方便起见，这里分别简称为DESC_DUMMY、DESC_CODE32和DESC_VIDEO。其中DESC_VIDEO的段基址是0B800h，这个地址是显存的起始地址，故该描述符指向了显存。
段基址和段界限都好说，来看下段属性。DESC_CODE32的属性为DA_C + DA_32，DESC_VIDEO的属性为DA_DRW。这些值都定义在pm.inc中：
;---------------------------------------------------------------
; 描述符类型值说明
; 其中:
; DA_ : Descriptor Attribute
; D : 数据段
; C : 代码段
; S : 系统段
; R : 只读
; RW : 读写
; A : 已访问
; 其它 : 可按照字面意思理解
;---------------------------------------------------------------
DA_32 EQU 4000h ; 32 位段
DA_DPL0 EQU 00h ; DPL = 0
DA_DPL1 EQU 20h ; DPL = 1
DA_DPL2 EQU 40h ; DPL = 2
DA_DPL3 EQU 60h ; DPL = 3
;---------------------------------------------------------------
; 存储段描述符类型值说明
;---------------------------------------------------------------
DA_DR EQU 90h ; 存在的只读数据段类型值
DA_DRW EQU 92h ; 存在的可读写数据段属性值
DA_DRWA EQU 93h ; 存在的已访问可读写数据段类型值
DA_C EQU 98h ; 存在的只执行代码段属性值
DA_CR EQU 9Ah ; 存在的可执行可读代码段属性值
DA_CCO EQU 9Ch ; 存在的只执行一致代码段属性值
DA_CCOR EQU 9Eh ; 存在的可执行可读一致代码段属性值
;---------------------------------------------------------------
; 系统段描述符类型值说明
;---------------------------------------------------------------
DA_LDT EQU 82h ; 局部描述符表段类型值
DA_TaskGate EQU 85h ; 任务门类型值
DA_386TSS EQU 89h ; 可用 386 任务状态段类型值
DA_386CGate EQU 8Ch ; 386 调用门类型值
DA_386IGate EQU 8Eh ; 386 中断门类型值
DA_386TGate EQU 8Fh ; 386 陷阱门类型值
;---------------------------------------------------------------DA_C + DA_32的二进制为0100 0000 1001 1000，更具描述符TYPE的含义可知该内存段为存在的只执行的32位代码段，DPL为0。同理可知，DESC_VIDEO段为可读写数据段。
定义完GDT后，用变量GdtLen存储GDT的长度，结构变量GdtPtr存储GDT的长度和基地址。
随后，开始存储后两个描述符的选择子，可以看到，SelectorCode32和SelectorVideo分别存储了DESC_CODE32和DESC_VIDEO相对于GDT首址的偏移，这个数就是他们各自的选择子。实际上，选择子不止是一个偏移，它的结构要稍微复杂一些，这里不详细介绍。

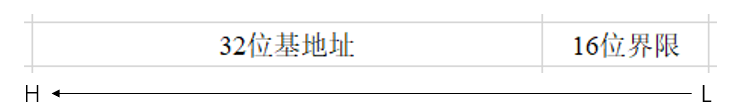

数据结构GdtPtr是用来记录GDT界限和GDT基址的。前文提到过，GDTR寄存器要指向GDT的首址，先来看看这个寄存器的结构：
可以看到，这个寄存器和我们定义的GdtPtr结构是一样的，实际上，定义GdtPtr的目的就是将其赋值给GDTR。
[SECTION .s32]
这个部分为保护模式下要执行的代码，目的很简单，在指定位置打印一个红色的P。首先，把显存的内存段也就是描述符DESC_VIDEO的选择子写入段寄存器GS:
mov ax, SelectorVideo
mov gs, ax ; 视频段选择子(目的)接着，把想要显示的位置写入edi，然后通过[gs:edi]要显示的东西写入显存的对应位置中：
mov edi, (80 * 10 + 0) * 2 ; 屏幕第 10 行, 第 0 列。
mov ah, 0Ch ; 0000: 黑底 1100: 红字
mov al, 'P'
mov [gs:edi], ax保护模式运行的代码到此为止，使用一个死循环来停在此处即可。可以看到，这部分并不难。核心目的就是把字符写入显存对应的位置，不过由于保护模式用描述符来表示各个内存段，因此需要借助GDT来完成。
[SECTION .s16]
我们知道，当PC启动时，首先进入的是实模式，只有1MB的寻址空间，要转入保护模式，就需要另做一些操作，比如打开某些开关，然后jmp到保护模式，[SECTION .s16]就是在实模式中做这些事的。
在将cs、ds、es、ss相统一之后，开始初始化保护模式代码段描述符。因为最后要跳到保护模式所在的内存段（代码段），因此需要一个描述符来存储它，就是DESC_CODE32，不过由于描述符结构比较蹩脚，所以得分步来赋值。
; 初始化 32 位代码段描述符
xor eax, eax
mov ax, cs
shl eax, 4
add eax, LABEL_SEG_CODE32
mov word [LABEL_DESC_CODE32 + 2], ax
shr eax, 16
mov byte [LABEL_DESC_CODE32 + 4], al
mov byte [LABEL_DESC_CODE32 + 7], ah初始化完该描述符后，开始加载GDT，即将GDT的首址和界限写入寄存器GDTR，期间要借助数据结构GdtPtr：
; 为加载 GDTR 作准备
xor eax, eax
mov ax, ds
shl eax, 4
add eax, LABEL_GDT ; eax <- gdt 基地址
mov dword [GdtPtr + 2], eax ; [GdtPtr + 2] <- gdt 基地址
; 加载 GDTR
lgdt [GdtPtr]最后一行的lgdt的作用是将以GdtPtr为首址的6字节加载到寄存器GDTR中。
接下来就是关中断，因为保护模式下中断处理的机制是不同的，不关掉会出错误：
; 关中断
cli再下面几行的作用就是打开A20地址线，这里简单介绍下什么时候A20地址线。在8086中，地址线只有20位，空间为1MB，那么如果试图访问1MB之外的空间呢？系统并不会发生异常，而是回卷，重新从0地址开始。但是到了80286时，空间变成了4GB，访问1MB之外不再需要回卷了，这就造成了和旧模式的不兼容，怎么办呢？IBM想出一个办法，使用8042键盘控制器来控制第20号（从0开始）地址位，这就是A20地址线，如果不被打开，默认为0，地址会回卷。也即，A20是程序或OS能够访问到1MB之外的空间，可以认为是进入保护模式的第一步。代码通过操作端口92h来打开它：
; 打开地址线A20
in al, 92h
or al, 00000010b
out 92h, al接下来，离最后的jmp就只差一步了，那就是打开保护模式的开关：
; 准备切换到保护模式
mov eax, cr0
or eax, 1
mov cr0, eax上述代码很简单，就是把cr0寄存器的第0位设1。寄存器cr0的第0位是PE位，此位为0时，CPU运行于实模式，为1时，CPU运行于保护模式。因此，这一步打开了进入保护模式的开关。
此时，系统已经进入了保护模式，但是cs仍然是实模式的值，即依然停留在实模式的代码处。因此，需要将其更改为保护模式的代码段，那就是jmp。通过之前定义的DESC_CODE32的选择子SelectorCode32，来执行保护模式处的代码：
; 真正进入保护模式
jmp dword SelectorCode32:0 ; 执行这一句会把 SelectorCode32 装入 cs, 并跳转到 Code32Selector:0 处总结
至此，成功进入了保护模式，下面总结一下进入保护模式的主要步骤：
1> 准备GDT；
2> 用lgdt加载gdtr；
3> 打开A20；
4> 置cr0的PE位，使系统处于保护模式；
5> 跳转，进入保护模式；
