Linux设备驱动

在Linux中，一切皆文件，包括设备。对设备使用接口的实现，其实就是对文件操作接口的实现。本博客将详述一个简单的读写设备驱动的编写，理解设备即文件的理念。

总所周知，Linux是整体式OS，采用模块的开发方式。当想添加什么新功能时，编写新的模块即可，设备也不例外。设备驱动程序的注册需要依赖模块，因此写驱动之前，要先明白如何编写模块。

编写Linux内核模块

这里编写一个简单的Linux内核，用来向内核的日志中打印不同的字符串。一个基础模块的编写不难，无非就是模块的加载函数和卸载函数，在Linux库中分别用module_init()和module_exit来实现。前者为安装模块时执行的动作，后者为卸载模块时执行的动作。因此，只需要在这两个函数中进行输出即可，完整代码如下：

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
//模块许可证声明
MODULE_LICENSE("Dual BSD/GPLi");
//模块加载函数
static int hello_init(void)
{
	printk(KERN_ALERT "Hello World enter\n");
return 0;
}
//模块卸载函数
static void hello_exit(void)
{
	    printk(KERN_ALERT "Hello World exit\n");
    return;
}
//模块的注册
module_init(hello_init);
module_exit(hello_exit);
//声明模块的作者
MODULE_AUTHOR("YeSiyuan");
//声明模块的描述
MODULE_DESCRIPTION("This is a simple example!\n");
//声明模块的别名
MODULE_ALIAS("A simplest example");

其中，printk为内核态的输出函数，用于将内容输出进内核日志，可以用dmesg查看日志。MODULE_LICENSE用于指定模块的许可证声明，这个是必须的，包括后面的设备驱动编写。MODULE_AUTHOR、MODULE_DESCRIPTIO、MODULE_ALIAS用来声明作者、描述、别名，都是非必须的。

编写完成后，即可开始编译。编译需要用Linux内核本身的编译工具，还需要附加一下链接，因此为了编译方便，我们编写一个Makefile文件，内容如下：

obj-m += hello.o  # 要和编译的cpp文件一致

#generate the path
CURRENT_PATH:=$(shell pwd)

#the current kernel version number
LINUX_KERNEL:=$(shell uname -r)

#the absolute path--根据获取的内核版本拼装绝对路
LINUX_KERNEL_PATH:=/lib/modules/$(LINUX_KERNEL)/build/

#complie object
all:
        make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH)
#clean
		 make -C $(LINUX_KERNEL_PATH) M=$(CURRENT_PATH) clean

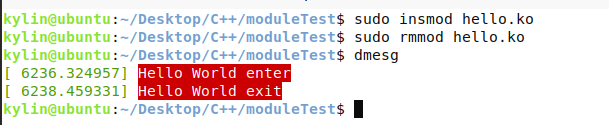

在工作目录下执行命令make，它会自动找到该上述Makefile进行执行。编译完成后即可安装/卸载该模块。使用insmod hello.ko来安装，使用rmmod hello.ko来卸载，结果如下，注意要sudo。

---

编写Linux设备驱动

这里将简单的编写一个Linux驱动程序，功能：write 几个整数进去，read 出其和。先要明白，在Linux中设备即文件，对设备驱动程序的实现实际上就是对文件操作各个接口的的实现。文件操作的结构定义在结构体file_operations中，其是一个函数指针的集合，其中比较重要的的为open()，close()，write(), read()。这里就重点实现这四者。

首先实现open，这个很简单，只需要printk一下就行：

int hello_open(struct inode * ip, struct file * fp)
{
    printk("%s : %d\n", __func__, __LINE__);

    /* 一般用来做初始化设备的操作 */
    return 0;
}

然后实现close，也只需要printk一下就行：

int hello_close(struct inode * ip, struct file * fp)
{
    printk("%s : %d\n", __func__, __LINE__);

    /* 一般用来做和open相反的操作，open申请资源，close释放资源 */
    return 0;
}

接着实现最重要的wirte函数和read函数。这里要求write函数能够写进去2个整数，然后read可以读回两数之和。需要注意的是，用户程序是工作在用户态的，而驱动程序是工作在内核态的，两者是不能直接进行数据通信的，必须借助一些通信函数才能实现，即copy_from_user和copy_to_user，前者将数据从用户空间拷贝到内核空间，后者将数据从内核空间拷贝到用户空间。因此，编写如下write函数：

ssize_t hello_write(struct file * fp, const char __user * buf, size_t count, loff_t * loff)
{
    int ret;

    /* 将用户需要的数据从用户空间copy到内核空间(buf) */
    printk("%s : %d\n", __func__, __LINE__);
    if ((ret = copy_from_user(data, buf, count)))
    {
        printk("copy_from_user err\n");
        return -1;
    }
    printk("data1 = %c\ndata2 = %c\n",data[0],data[1]);
    return count;
}

接下来开始编写read函数。需要注意的是，文件操作接口中write和read的缓冲区参数的是char*类型的，而求和是数字求和，因此要减去两个z字符‘0’。完成后，计算出两数之和，然后返回该数即可，代码如下：

ssize_t hello_read(struct file * fp, char __user * buf, size_t count, loff_t * loff)
{
    int ret;
    /* 将用户需要的数据从内核空间copy到用户空间(buf) */
    printk("%s : %d\n", __func__, __LINE__);
    if ((ret = copy_to_user(buf, data, count)))
    {
        printk("copy_to_user err\n");
        return -1;
    }
    int sum = data[0] + data[1] - '0' - '0';
    printk("sum is %d\n",sum);
    return sum;
}

编写完四个接口实现后，需要在file_operations结构体中对各接口进行注册，如下：

/* 分配file_operations结构体 */
struct file_operations hello_fops = {
    .owner = THIS_MODULE,
    .open  = hello_open,
    .release = hello_close,
    .read = hello_read,
    .write = hello_write8.
};

最后，由于设备驱动程序也是借助了Linux的模块机制，添加设备也需要添加模块，因此还要实现init和exit即进行module_init和module_exit。和上一个任务的init不同，该任务由于要新增设备，因此在init的实现中要使用MKDV生成设备号，并使用register_chrdev_region来注册设备字符设备。注册完之后，还要通过cdev_add、cdev_init来分配、设置、注册cdev结构体，最终的init和exit代码为：

struct cdev cdev;
static int hello_init(void)
{
    int ret;
    printk("%s : %d\n", __func__, __LINE__);

    /* 1. 生成并注册设备号 */
    devno = MKDEV(major, 0);
    ret  = register_chrdev_region(devno, 1, DEVNAME);
    if (ret != 0)
    {
        printk("%s : %d fail to register_chrdev_region\n", __func__, __LINE__);
        return -1;
    }

    /* 3. 分配、设置、注册cdev结构体 */
    cdev.owner = THIS_MODULE;
    ret = cdev_add(&cdev, devno, 1);
    cdev_init(&cdev, &hello_fops);
    if (ret < 0)
    {
        printk("%s : %d fail to cdev_add\n", __func__, __LINE__);
        return -1;
    }
    printk("Init success!\n");
    return 0;
}

static void hello_exit(void)
{
    printk("%s : %d\n", __func__, __LINE__);

    /* 释放资源 */
    cdev_del(&cdev);
    unregister_chrdev_region(devno, 1);
}

MODULE_LICENSE("GPL");
module_init(hello_init);
module_exit(hello_exit);

编写完设备驱动的代码后，同上一个任务，编写Makefile，模块名为ysy_dev，同cpp文件名：

KERNEL_PATH := /lib/modules/`uname -r`/build
PWD := $(shell pwd)
MODULE_NAME := ysy_dev

obj-m := $(MODULE_NAME).o

all:
	$(MAKE) -C $(KERNEL_PATH) M=$(PWD)

clean:
	rm -rf .*.cmd *.o *.mod.c *.order *.symvers *.tmp *.ko

注意，模块是模块，设备是设备，设备只是借助模块来注册和卸载，所以设备名不等同于模块名，根据驱动代码可知，设备名为ysy_device。

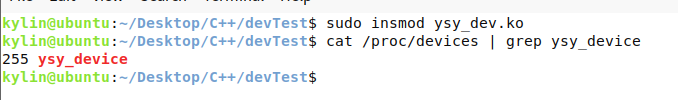

使用make进行编译，然后使用insmod来安装该模块，之后使用cat /proc/devices来查看所有设备编号，发现设备安装成功，如下：

可以看到，设备安装成功，设备编号为255。但是，到该步为止只是将驱动安装到了内核中，如果想要访问驱动，必须先创建设备节点，通过设备节点来访问，输入命令：

sudo mknod /dev/ysy_device c 255 0

其中，c指字符设备，255是主编好，0是次编号，要和编写的设备对用。该命令会创建设备节点和设备挂钩，实际就是一个文件，位于/dev目录下。

至此，设备驱动与设备节点全部创建成功，可以开始测试。

---

设备测试

编写了的测试程序代码如下，会接收第1个参数作为设备路径，然后使用设备驱动将第2、3个参数写入内核日志，并返回两数之和。不解释了，直接上代码：

#include <stdio.h>
#include <unistd.h>
#include <sys/stat.h>
#include <sys/types.h>
#include <fcntl.h>

int main(int argc, char * argv[])
{
    int fd;
    int ret;
    char buf[2];   // two num
    buf[0] = argv[2][0];
    buf[1] = argv[3][0];

    /* 将要打开的文件的路径通过main函数的参数传入 */
    if (argc < 2){
        printf("Usage: %s <filename>\n", argv[0]);
        return -1;
    }
    fd = open(argv[1], O_RDWR);
    if (fd < 0){
        perror("fail to open file");
        return -1;
    }

    /* write data */
    ret = write(fd, buf, sizeof(buf));
	if (ret < 0){
        printf("read err!");
        return -1;
    }

    /* read data */
    ret = read(fd, buf, sizeof(buf));
    if (ret < 0){
        printf("read err!");
        return -1;
    }
    printf("sum = %d\n",ret);

    close(fd);
    return 0;
}

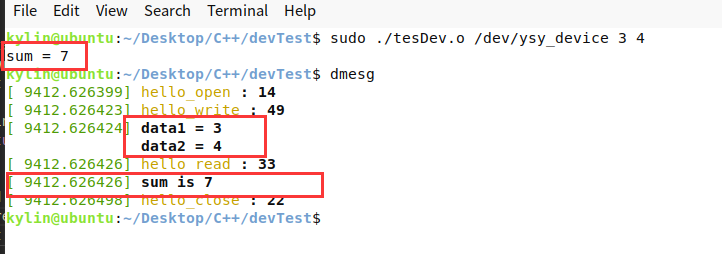

使命令sudo ./devTest.o /dev/ysy_deivce 3 4 来执行测试程序，打开设备驱动并计算3和4的和，并使用dmesg查看内核缓冲区，结果如下：

可以看到，不仅测试程序返回了正确的执行结果，驱动程序还在内核中输出了相关信息。包括，两个输入数据分别为3和4，计算的求和结果为7都成功打印在了内核缓冲区。
